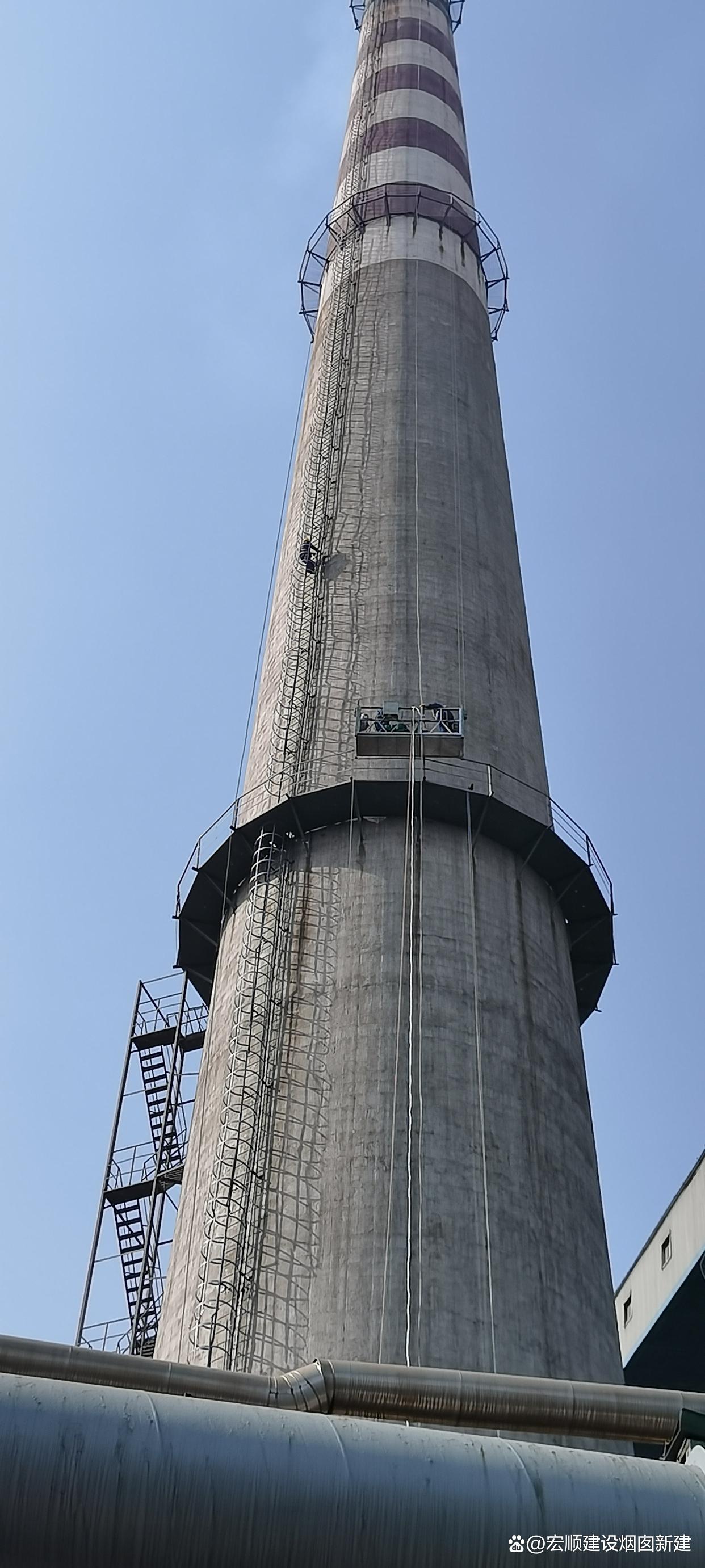

一、混凝土煙囪防腐技術(shù)

（一）傳統(tǒng)防腐涂層體系

底層防護(hù)

無機(jī)富鋅底漆：鋅含量≥85%，提供陰極保護(hù)，附著力≥5MPa，適用于潮濕基面。

環(huán)氧封閉底漆：滲透深度≥3mm，封閉混凝土毛細(xì)孔，增強(qiáng)涂層附著力。

中間層防護(hù)：

玻璃鱗片膠泥：乙烯基酯型，厚度2mm，耐酸堿，抗?jié)B透性優(yōu)異，適用于高溫高濕環(huán)境。

環(huán)氧玻璃鱗片涂料：高固含量，滲透性強(qiáng)，符合國標(biāo)I型標(biāo)準(zhǔn)，適用于淡水冷卻塔內(nèi)壁。

面層防護(hù)：

聚氨酯面漆：厚度200μm，耐候性≥8年，耐濕熱、耐老化，顏色與原結(jié)構(gòu)一致。

氟碳面漆：分2-3道涂刷，超耐候性與自清潔性，適用于較高需求。

2. 現(xiàn)代防腐技術(shù)

電化學(xué)防護(hù)法：陰極保護(hù)通過外加電流使煙囪成為陰極，減少或消除腐蝕電流，適用于海洋環(huán)境或高腐蝕性區(qū)域。陽極保護(hù)使煙囪表面成為陽極，形成鈍化膜，抵御腐蝕，適用于特定環(huán)境。

納米防腐涂料：利用納米材料的小尺寸效應(yīng)和表面效應(yīng)，提高涂層耐候性、耐磨性和抗腐蝕性，可自我修復(fù)微小損傷。

碳纖維增強(qiáng)：在煙囪外壁附著鋼筋網(wǎng)，并用特殊粘合劑固定碳纖維布，增強(qiáng)混凝土承載能力，同時起到防腐作用。

3. 修復(fù)與加固技術(shù)

裂縫修復(fù)：寬度<0.3mm的裂縫灌注環(huán)氧密封膠。寬度≥0.3mm的裂縫開槽嵌遇水膨脹止水條，用高強(qiáng)修補(bǔ)砂漿封堵。

整體加固：筒身薄弱段采用碳纖維布纏繞或鋼帶箍緊工藝，碳纖維布搭接寬度≥100mm，鋼帶間距按設(shè)計要求。

二、磚煙囪防腐技術(shù)

1. 表面涂層與密封劑

耐高溫防腐涂料：選擇適合高溫環(huán)境的涂料（如煙囪專用耐溫封閉底漆），均勻涂刷在磚煙囪內(nèi)壁，形成保護(hù)膜。

耐高溫密封劑：噴涂在磚縫和裂縫處，空隙，防止腐蝕性廢氣滲透。密封劑需具備優(yōu)異的耐高溫和耐腐蝕性能。

2. 耐腐蝕材料應(yīng)用

耐酸磚襯里：在磚煙囪內(nèi)部砌筑一層耐酸磚，阻隔腐蝕性物質(zhì)對磚體的侵蝕。耐酸磚具有較高的抗侵蝕能力，適用于對防腐要求較高的場合。

耐火磚內(nèi)襯：在高溫區(qū)域使用耐火磚，提高煙囪的耐熱性能，減少因高溫導(dǎo)致的損壞。

3. 定期檢查與維護(hù)

裂縫檢測與修復(fù)：定期檢查磚煙囪內(nèi)壁，發(fā)現(xiàn)裂縫后采用樹脂灌注法進(jìn)行堵漏。將專用防水樹脂注入裂縫中，待其固化后阻止水分和有害氣體滲透。

砌筑質(zhì)量檢查：檢查磚縫灰漿的密實(shí)度，確保無空鼓或脫落現(xiàn)象。對老化或損壞的磚塊及時更換。
